诺方斯：PCB 电路板的科普

今天诺方斯为大家带来的是PCB 电路板的科普文章，关于什么是PCB板，PCB 的工艺过程等方面来展开，详情请看下文

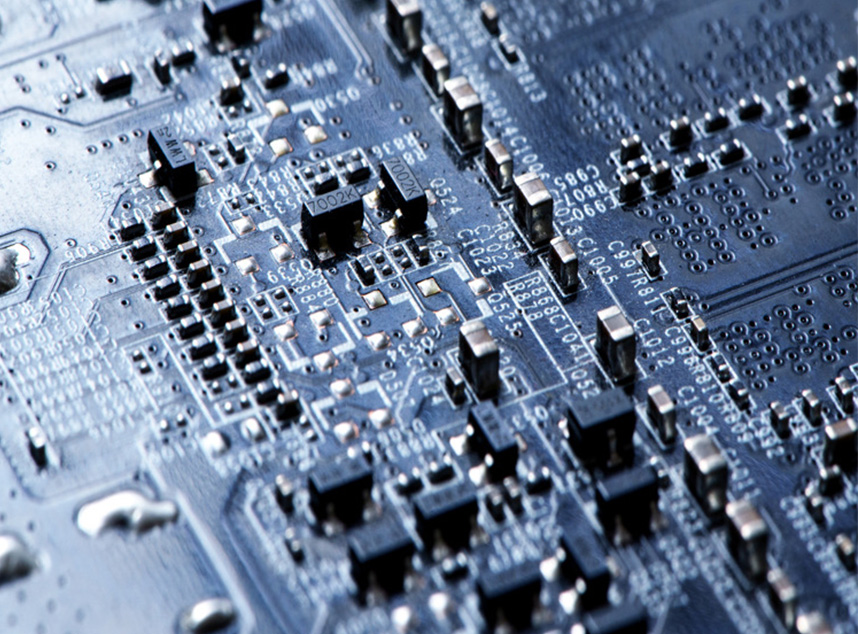

首先诺方斯要为大家介绍一下，什么是PCB板。PCB 板即印制电路板，是常用电路板的统称，按材质分为：纸板、半玻纤板、玻纤板、金属基板等。

那么了解完PCB板的基本知识之后，随着诺方斯一起来看看，它的工艺流程是怎么样的呢？众所周知PCB的制作非常复杂，那么这也意味着PCB 的制作工艺也是非常难的。

诺方斯以四层印制板为例，其制作过程主要包括了PCB布局、芯板的制作、内层PCB布局转移、芯板打孔与检查、层压、钻孔、孔壁的铜化学沉淀、外层PCB布局转移、外层PCB蚀刻等步骤。俗话说内行看门道，外行看热闹。这整个流程乍一看感觉还好，但是这其中每一道步骤都有自己独特的门道在里面，那是一点差错都不能出，否则辛苦制作的PCB板只有面临报废了。

PCB板的工艺流程如下：

1、PCB布局

2、芯板的制作

4、芯板打孔与检查

5、层压

6、钻孔

7、孔壁的铜化学沉淀

8、外层PCB布局转移

9、外层PCB蚀刻

以上九个步骤就是PCB制作工艺过程。（因字数有限，诺方斯下次再详细讲解这九大步骤）。

诺方斯结尾，PCB板的价格取决于。板材，板厚，工艺，以及外型，还有孔数，超孔或是超长的板价格会适当的提高一点，外型如比较难做，也会适当的调高点。

本文至此已结束，诺方斯关于PCB板的不同材质分类的科普一文已出，有兴趣的同学请关注诺方斯，观看更新文章即可！
